當前位置：首頁>產品>擺線針輪減速機>XLSD擺線針輪減速機

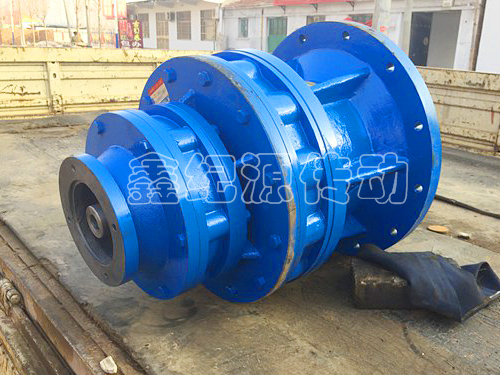

XLSD擺線針輪減速機

XLSD擺線針輪減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計合理、結構新穎的減速機構。XLSD行星擺線針輪減速機在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

產地：滄州市>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

技術咨詢熱線：

0317-7290300 13513025815

XLSD擺線針輪減速機詳細內容介紹information

XLSD擺線針輪減速機產品特點

行星擺線減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計_、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

XLSD擺線針輪減速機產品特點

1.傳動比大。_減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。

2.傳動效率高。由于嚙合部位采用了滾動嚙合，一般_傳動效率為90%--95%。

3.結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4.故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5.運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6.拆裝方便，容易維修。

7.過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

XLSD擺線針輪減速機標記方法及其使用條

(2)使用條件

1)適用于連續工作制,允許正、反向運轉。

2）輸出軸及輸入軸軸伸上的鍵按GB/T1096普通平鍵型式及尺寸。

3）臥式雙軸型減速器輸出軸應處于水平位置工作，_傾斜使用時請與制造廠聯系。

4）立式減速器輸出軸應垂直向下使用，8155以下機型號為油脂潤滑，可以水平使用。

5）潤滑方式下表。

機型號	臥	立	機型號	臥	立
8075～8155	潤滑脂		807_～8145C	潤滑脂
8160～8185	油浴式	柱塞泵	8160A～8227A	油浴式	齒輪泵
8190～8275		齒輪泵

6)潤滑油使用環境溫度為-10~50°C，若_出溫度范圍，請與制造廠聯系。

8000擺線針輪減速機型號對照表

單級擺線減速機機型對照表

天減

X10

X11

X12

8000系列

8075

8095

8105

8115

8125

8130

8135

8145

8160

8165

8170

8175

8180

8185

8190

8195

B一機部

(B85)

(B100)

(B120)

B15

B18

B22

BB27

B33

B39

B45

B55

B65

B上變廠

B12

B15

B18

B22

BB27

B33

B39

B45

B55

B化工部

雙級擺線減速機機型對照表
X天減	00	20	42	53	63	74	84	85	95	106	117	128
B一機部			1812	2215	2715			3322	3922	4527	5527	6533
B上變廠			1812	2215	2715			3322	3922	4527	5527
B化工部			20	31	41		52	53	63	74	84

8000系列雙級機表

8075DA	（8075+8075）	8130DB	（8130+8095）	8130DC	（8130+8105）	8135DB	（8135+8095）
8135DC	（8135+8105）	8145DB	（8145+8095）	8145DC	（8145+8105）	8160DA	（8160+8095）
8160DB	（8160+8105）	8160DC	（8160+8115）	8165DA	（8165+8095）	8165DB	（8165+8105）
8165DC	（8165+8115）	8170DA	（8170+8095）	8170DB	（8170+8105）	8170DC	（8170+8115）
8175DA	（8175+8095）	8175DB	（8175+8105）	8170DC	（8175+8115）	8180DB	（8180+8135）
8185DB	（8185+8135）	8190DB	（8190+8135）	8195DB	（8195+8135）

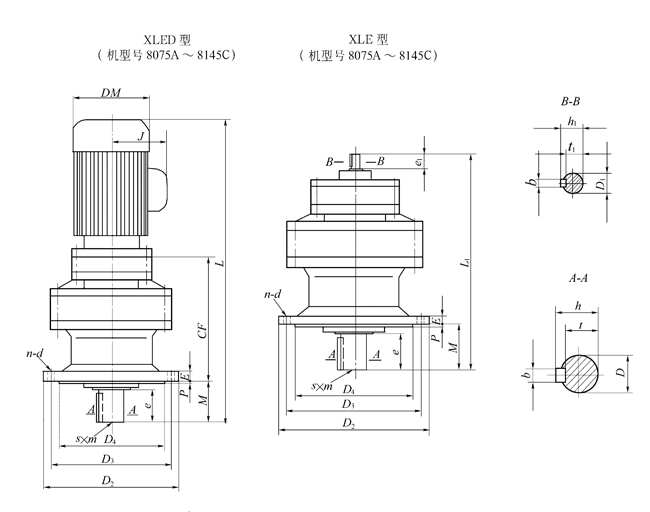

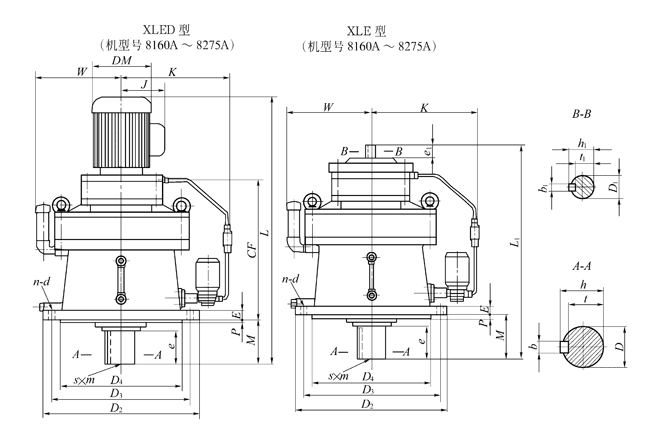

8000系列XLE、XLED型擺線針輪減速機外形及安裝尺寸

系列	機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
		D2	L1	CF	D3	D4	P	E	M	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000系列	807_	120	178	91	102	80	3	8	34	6-9	14	25	5	16	─	11	12	25	4	13.5	9.5
	808_	160	184	89	134	110	3	9	42	4-11	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	809_	160	243	142	134	110	3	9	48	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	810_	160	257	156	134	110	3	9	48	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	811_	210	293	171	180	140	4	13	69	6-11	38	55	10	41	─	33	12	25	4	13.5	9.5
	8115B	210	312	183	180	140	4	13	69	6-11	38	55	10	41	─	33	15	25	5	17	12
	8130A	260	347	218	230	200	4	15	76	6-11	50	61	14	53.5	M10×18	44.5	12	25	4	13.5	9.5
	813_
	8130B	260	363	227	230	200	4	15	76	6-11	50	61	14	53.5	M10×18	44.5	15	25	5	17	12
	8135B
	8130C	260	369	241	230	200	4	15	76	6-11	50	61	14	53.5	M10×18	44.5	15	25	5	17	9.5
	8135C
	814_	260	367	218	230	200	4	15	96	6-11	50	81	14	53.5	M10×18	44.5	12	25	4	13.5	9.5
	8145B		383	227													15	25	5	17	12
	8145C		389	241													15	25	5	17	12
	8160A	340	433	285	310	270	4	20	89	6-11	60	80	18	64	M10×18	53	15	25	5	12	12
	816_
	8160B		439	299													15	25	5	12	12
	8165B
	8160C		462	300													18	35	6	14.5	14.5
	8165C
	8170A	400	478	324	360	316	5	22	94	8-14	70	84	20	74.5	M12×24	62.5	15	25	5	12	12
	817_
	8170B		484	338													15	25	5	12	12
	8175B
	8170C		509	342													18	35	6	14.5	14.5
	8175C
	8180A	430	629	364	390	345	5	22	110	8-18	80	100	22	85	M12×24	71	15	25	5	12	12
	818_
	8180B		653	386													22	40	6	18.5	18.5
	8185B
	8190A	490	577	411	450	400	6	30	145	12-18	95	125	25	100	M20×34	86	18	35	6	14.5	14.5
	819_
	8190B		629	427													22	40	6	18.5	18.5
	8195B
	820_	455	670	393	405	355	5	30	204	8-22	100	165	28	106	M20×34	90	18	35	6	14.5	14.5
	8205B		705	420													22	40	6	18.5	18.5
	821_	490	731	447	440	390	7	35	203	8-24	110	165	28	116	M20×34	100	22	40	6	18.5	18.5
	8215B		780	472													30	45	8	26	26
	822_	535	773	482	475	415	10	35	210	8-27	120	165	32	127	M20×34	109	22	40	6	18.5	18.5
	8225B		860	525													35	55	10	30	30
	823_	570	883	529	510	450	10	40	250	8-27	130	200	32	137	M24×41	119	30	45	8	26	26
	8235B		938	551													40	65	12	35	35
	824_	635	921	566	560	485	10	40	250	8-33	140	200	36	148	M24×41	128	30	45	8	26	26
	8245B		975	587													40	65	12	35	35
	825_	685	1081	661	610	535	10	45	295	8-33	160	240	40	169	M30×49	147	35	55	10	30	30
	8255B		1133	684													45	70	14	39.5	39.5
	826_	750	1243	728	660	570	10	50	360	8-39	170	300	40	179	M30×49	157	45	70	14	39.5	39.5
	8270A	1160	1504	994	1020	900	10	60	355	8-39	180	320	45	190	M42×49	165	45	70	14	39.5	39.5
